ws2811 是一款rgb led 燈控制芯片，能夠通過io 信號，將數據轉成控制信號，進而實現各種顏色的設置

WS2811是什么?

ws2811產品概述ws2811是三通道LED驅動控制專用電路，芯片內部包含了智能數字接口數據鎖存信號整形放大驅動電路，還包含有高精度內部振蕩器和12V可編程穩定電流輸出驅動器。三通道具有一定的延時導通功能，可降低電路紋波。

芯片采用單線歸零碼的通訊方式，芯片在上線復位以后，DIN端接收從控制器傳來的數據，最先送過來的24bit數據被芯片提取后，再送到芯片內部的數據鎖存器，剩余數據經過內部整形處理放大后通過DO端口開始轉發輸出給下一級的芯片，這樣就可以達到高速數據傳輸效果。

芯片內部的數據鎖存器根據接受到的24bit數據，在OUTR、OUTG、OUTB控制端產生不同的占空比控制信

號， 等待DIN端輸入RESET信號時，所有芯片同步將接收到的數據送到各個段，芯片將在該信號結束后重新接

收的數據，在接收完開始的24bit數據后，通過DO口轉發數據口，芯片在沒有接收到RESET碼前，OUTR、OUTG、

OUTB管腳原輸出保持不變，當接受到280μs以上低電平RESET碼后，芯片將剛才接收到的24bit PWM數據脈寬

輸出到OUTR、OUTG、OUTB引腳上。

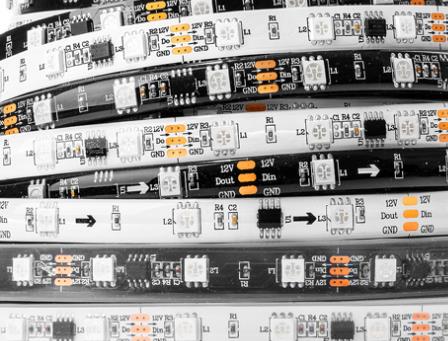

ws2811參數：

品牌：全彩燈帶

燈珠型號：5050RGB

電壓：12V

功率：10W/M

燈數：30燈/M

像素點：10PIX

板寬：10MM

IC型號：WS2811

壽命：30Kh

板底色：白板/黑板

數據傳輸：800K/S

防水等級：裸板-不防水 滴膠防水-IP65 套管防水-IP66 灌膠防水-IP68

包裝：5米/盤 防靜電袋包裝

ws2811注意事項：

對亮度的要求因不同的場合和不同的產品對LED亮度要求也不同。例如LED珠寶柜臺燈如果放在一些大型商場內，我們就要亮度高一些就有吸引力，而同樣是裝飾作用也分有LED射燈和LED七彩燈帶等不同產品。

抗靜電能力：抗靜電能力抗靜電能力強的LED，壽命長，但價格會高一些。通常抗靜電最好高于700V以上。

ws2811產品特點：

1、采用低壓DC12V電源驅動供電，用戶在使用的時候更加安全。

2、采用柔韌性好的FPC做為燈帶基材，使其具有導電性能好，散熱快，耐彎折等特點，可任意彎折成各種形狀。

3、采用SMD?020RGB燈珠，外置WS2811 IC芯片，使其成為一款可編程燈帶。

4、可做成滴膠防水、包套防水、套管內注膠防水等多種防水效果。使其可用于大多數場所使用。

5、可以通過控制器編程實現多種燈光效果，能夠應用于不同的場景。

6、ws2811是單點單控燈帶，發光顏色高度一致，是一款性價比很高的燈帶。

ws2811應用領域：

1、LED全彩發光字燈串,LED全彩模組，LED全彩軟燈條硬燈條,LED護欄管。

2、LED點光源,LED像素屏,LED異形屏，各種電子產品，電器設備跑馬燈。

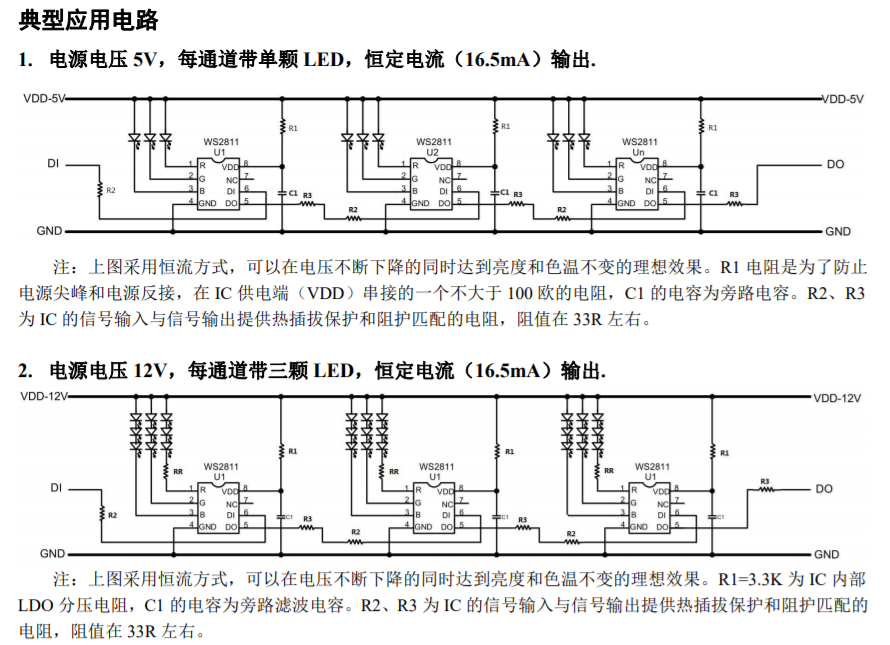

ws2811芯片資料

WS2811芯片資料輸出端口耐壓12 V.

芯片內置穩壓管，24V以下電源端只需串電阻到IC

VDD 腳，無需外加穩壓管.

灰度調節電路(256 級灰度可調).

內置信號整形電路，任何-個IC收到信號后經過.

其他各種LED燈飾產品.

波形整形再輸出，保證線路波形畸變不會累加.

內置上電復位和掉電復位電路.

PWM 控 制 端 能 夠 實 現 256 級 調 節 ， 掃 描 頻 率

2.5KHz.

串行接口級聯接口， 能通過-根信號線完成數據的

接收與解碼.

任意兩點傳傳輸距離超過20 米而無需增加任何

電路.

數據發送速度可達400Kbps 與800Kbps兩種模數
